一、基本参数

品牌：WiXHC/芯合成	质保年限: 1年
接口: USB接口	输入IO口: 16个
输出IO口: 8个	脉冲输出速度: 2000KHZ
支持几轴联动: 4轴联动	软件语言：中文/英文

  二、技术参数

类别	参数描述
输出控制：  方向+脉冲	驱动电流	隔离开路输出：5V，20mA
	驱动方式	脉冲+方向输出
	输出频率	2000KHZ
	支持轴数	MK3-IV：支持3轴  MK4-IV：支持4轴  MK6-IV：支持6轴
主轴调速输出：  支持3种模式输出	模拟调速电压输出	0-10V
	PWM输出	5V，1KHZ，占空比：0到100%
	脉冲+方向输出	最小输出频率：15HZ  最大输出频率：4KHZ
8路输出口	驱动电流	隔离开路输出最大电流50mA;  最大驱动电压：25V，  低电平有效
16路输入口	输入电流	隔离输入：5mA，最大电压25V
控制信号	共阳极信号
控制信号类型	位置控制
对刀类型	固定对刀，浮动对刀
支持刀路文件格式	*.nc; *.tap; *.txt
支持驱动器类型	步进/伺服驱动器
USB接口	符合USB2.0标准，支持全速传输模式

适合系统：MACH3运动控制系统

产品型号：MK4-IV：带USB接口的，4轴运动控制卡，高速2000KHZ脉冲输出，双重隔离抗干扰处理，脉冲输出更均匀，更稳定

三、应用领域





      MKX-IV 有三个系列：
        1. MK3-IV：最大支持3轴运动控制.
        2. MK4-IV：最大支持4轴运动控制.
        3. MK6-IV：最大支持6轴运动控制.
     支持windows 下Mach3所有的运动控制系统.

四、产品特点

   1.   USB无需安装驱动，所有Windous版本即插即用。

   2.   全面支持USB热插拨，随时监测USB连线状态。

   3.  支持最多6轴联动，包括点动6轴联动。（根据型号不同，支持轴数不同）。

   4.   拥有2000KHZ的脉冲输出，支持伺服/步进电机。

   5.   拥有状态指示灯，可提示USB连线状态，Mach3连线状态。

   6.  所有IO口全隔离，抗干扰性强，性能稳定。

   7.支持主轴PWM调速输出；支持主轴脉冲+方向输出。

   8.铝外壳，屏蔽干扰，稳定可靠。

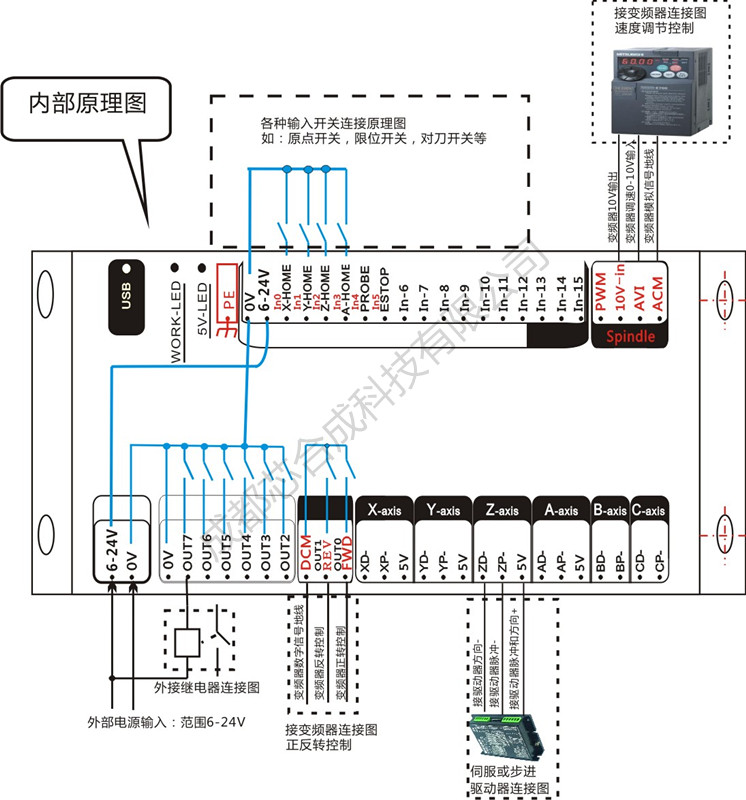

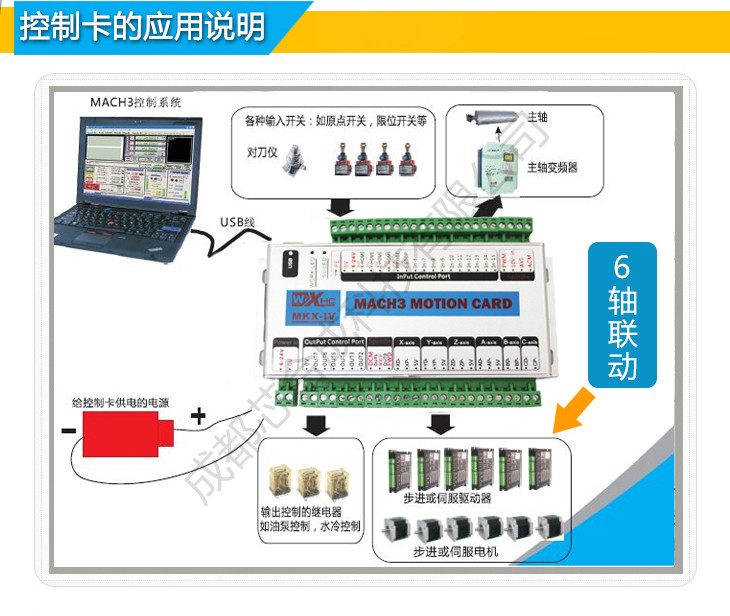

五、使用示意图







六、雕刻效果展示





七、包装说明

MKX系列控制卡	1个
控制卡USB连接线	1根
驱动光盘	1张
MACH3-USB 控制卡常见问题解决方案书	1本
MACH3软件参数设置与驱动安装说明书	1本
MKX(标准版)-4代说明书	1本
包装盒尺寸	275*144*42mm
重量	0.7KG
