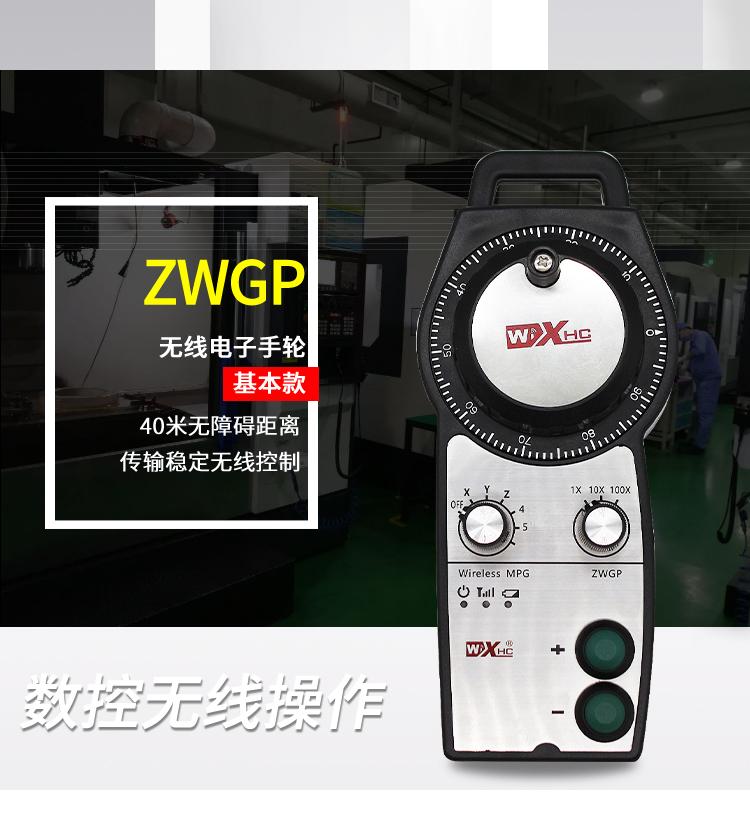

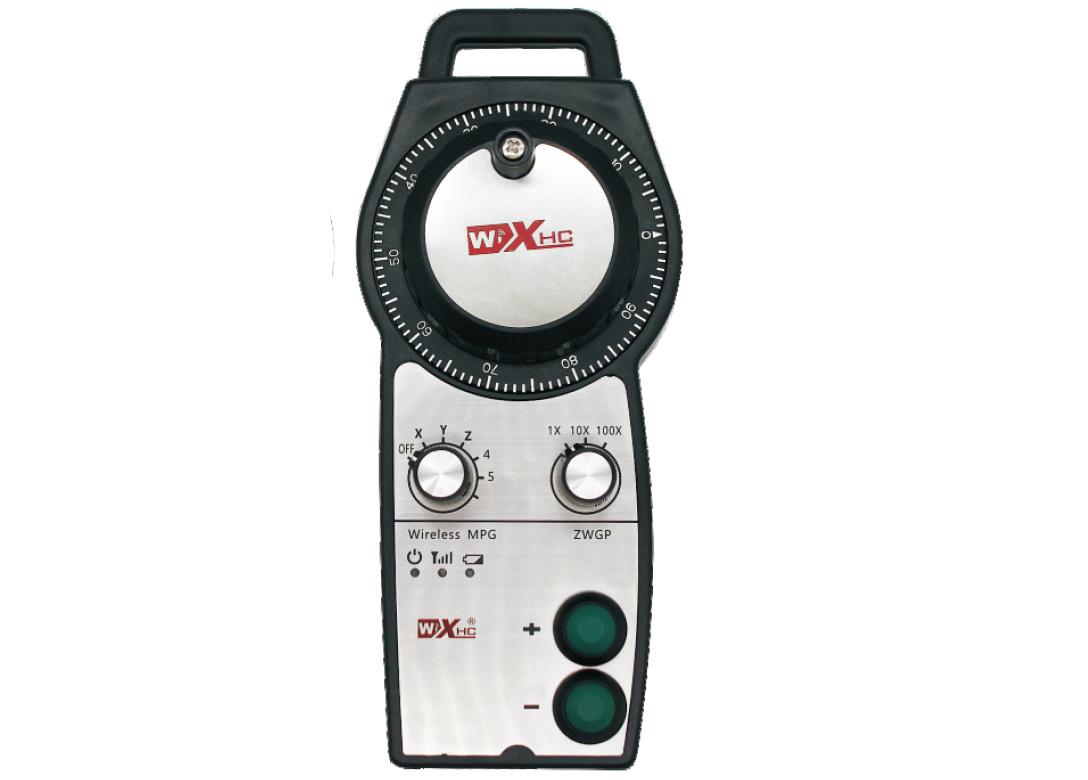

无线电子手轮 ZWGP 手摇脉冲发生器
产品型号：ZWGP

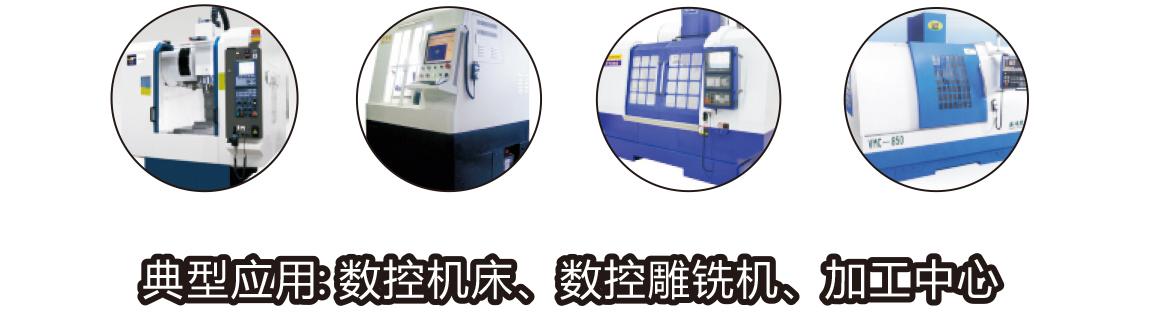

该产品是数控机床上配套使用的手摇脉冲发生器(Manual PulseGenerator)，已广泛应用于数控机床、
数控车床、加工中心、数控雕铣机等领域。该产品采用无线传输技术，省去了传统的弹簧线连接，减
少因电缆引起的设备故障，免去电缆拖动，粘上油等污染，操作更方便。该产品套装包括接收器和无

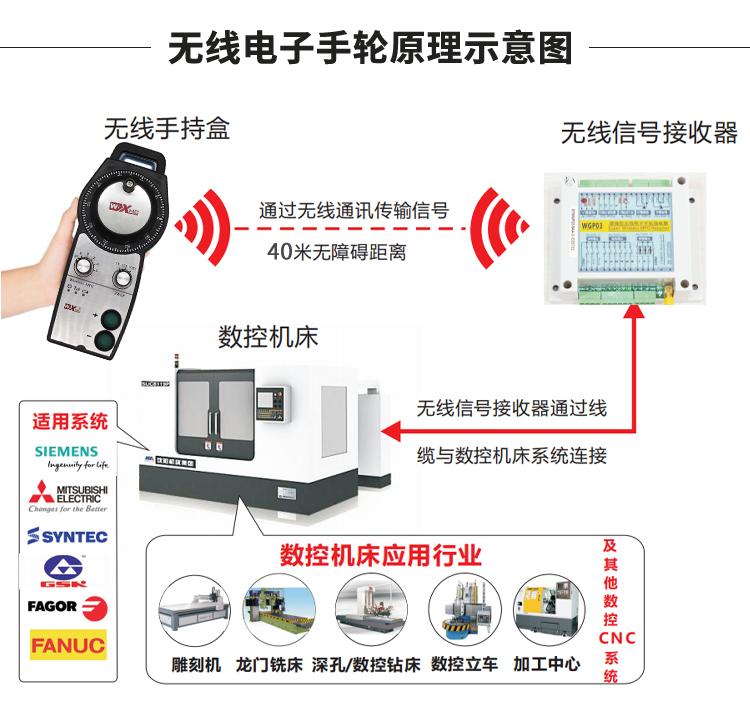

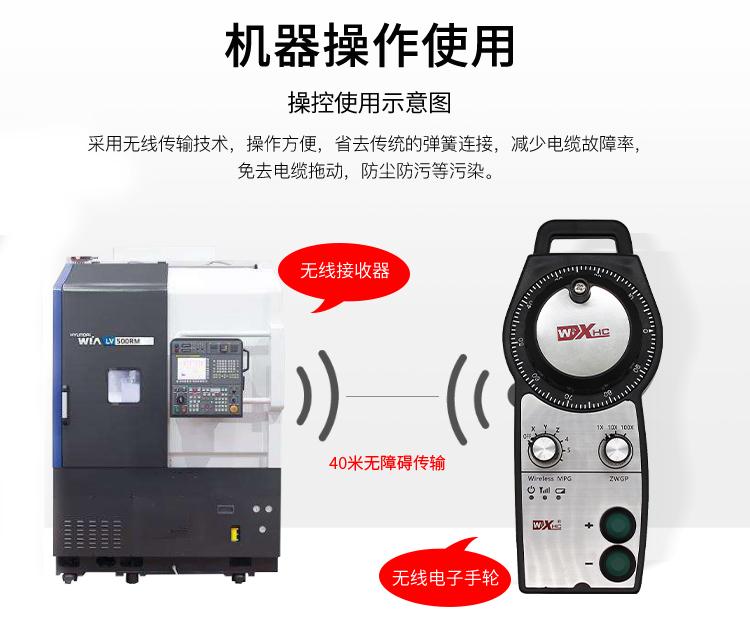

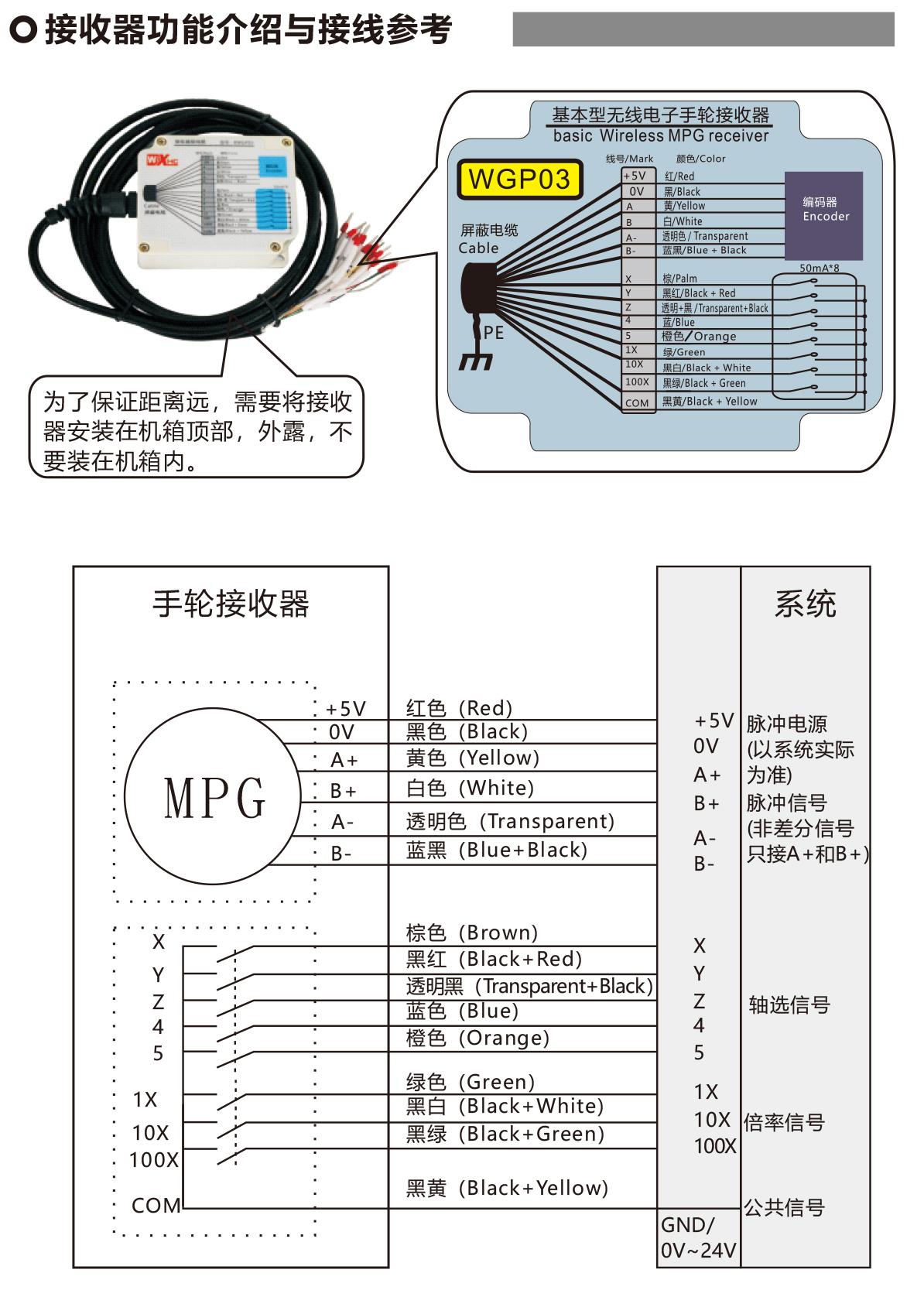

线电子手轮。接收器通过16芯电缆线与设备连接，电子手轮(手摇脉冲发生器 )通过无线传输技术与接
收器进行连接通讯。操作者手持手轮，可摆脱弹簧线的连接束缚，自由走动。针对大型的龙门铣、数
控车床、行走机床、切割等应用，更是带来极大的方便性，提高工作效率。
数控车床、加工中心、数控雕铣机等领域。该产品采用无线传输技术，省去了传统的弹簧线连接，减
少因电缆引起的设备故障，免去电缆拖动，粘上油等污染，操作更方便。该产品套装包括接收器和无
线电子手轮。接收器通过16芯电缆线与设备连接，电子手轮(手摇脉冲发生器 )通过无线传输技术与接
收器进行连接通讯。操作者手持手轮，可摆脱弹簧线的连接束缚，自由走动。针对大型的龙门铣、数
控车床、行走机床、切割等应用，更是带来极大的方便性，提高工作效率。
适用于德国西门子（SIEMENS）、日本三菱（MITSUBISHI）、法那科（FANUC）、西班牙发格
（FAGOR）、法国NUM、台湾宝元、台湾新代等数控。

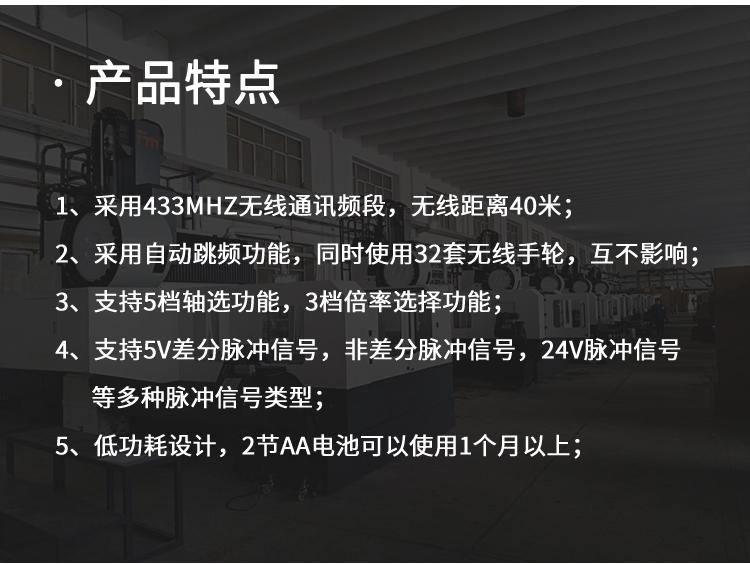

1.采用433MHZ无线通讯频段，无线距离40米；
2.采用自动跳频功能，同时使用32套无线手轮，互不影响；
3.支持急停按钮功能，和扩展按钮开关量输出；
3.支持急停按钮功能，和扩展按钮开关量输出；

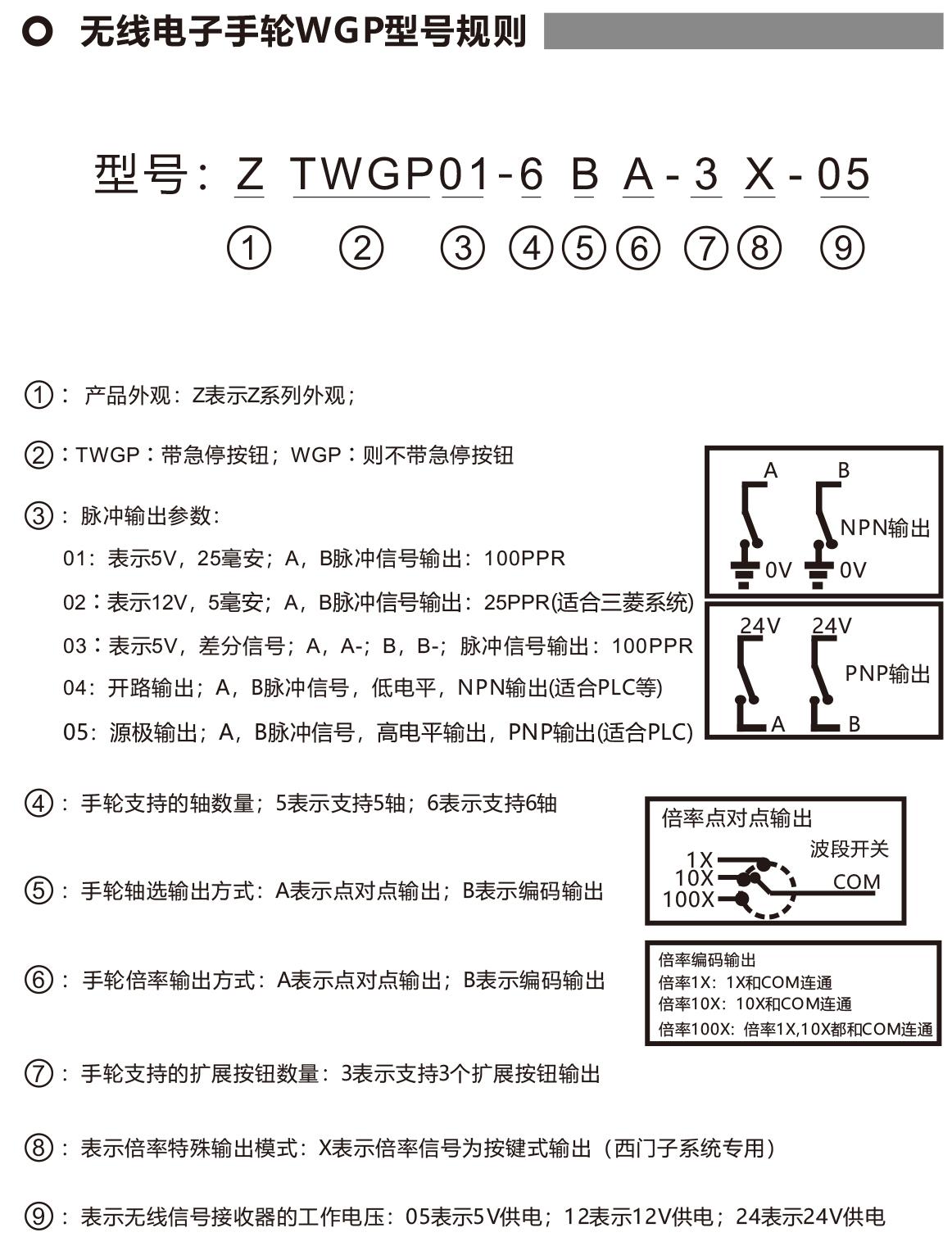

4.支持6档轴选择，3档倍率选择；
5.轴选和倍率信号支持点对点、二进制编码、格雷码等信号类型；
5.轴选和倍率信号支持点对点、二进制编码、格雷码等信号类型；
6.支持5V差分脉冲信号，非差分脉冲信号，24V脉冲信号等多种脉

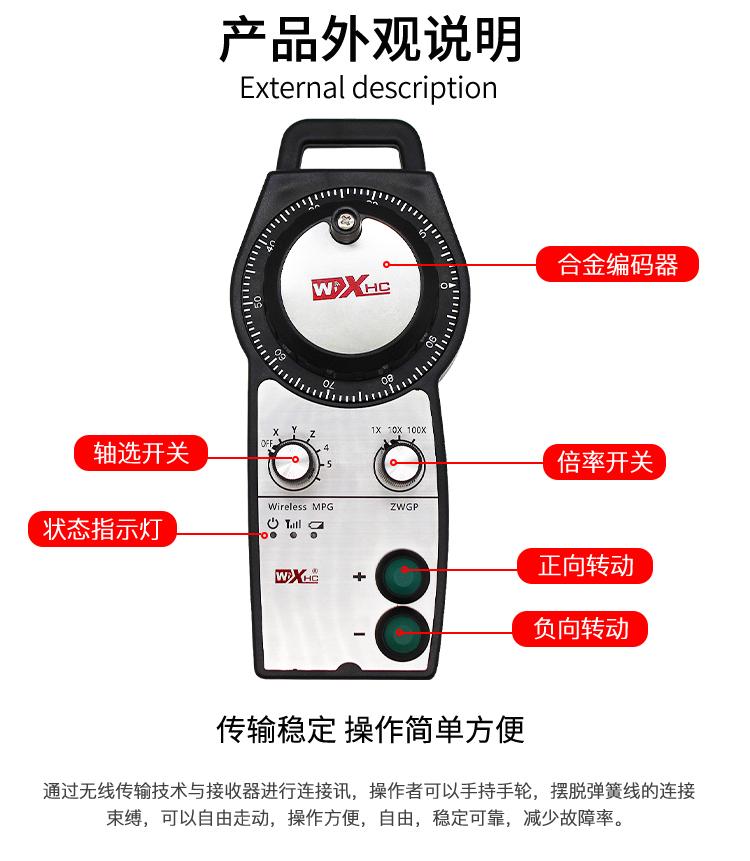

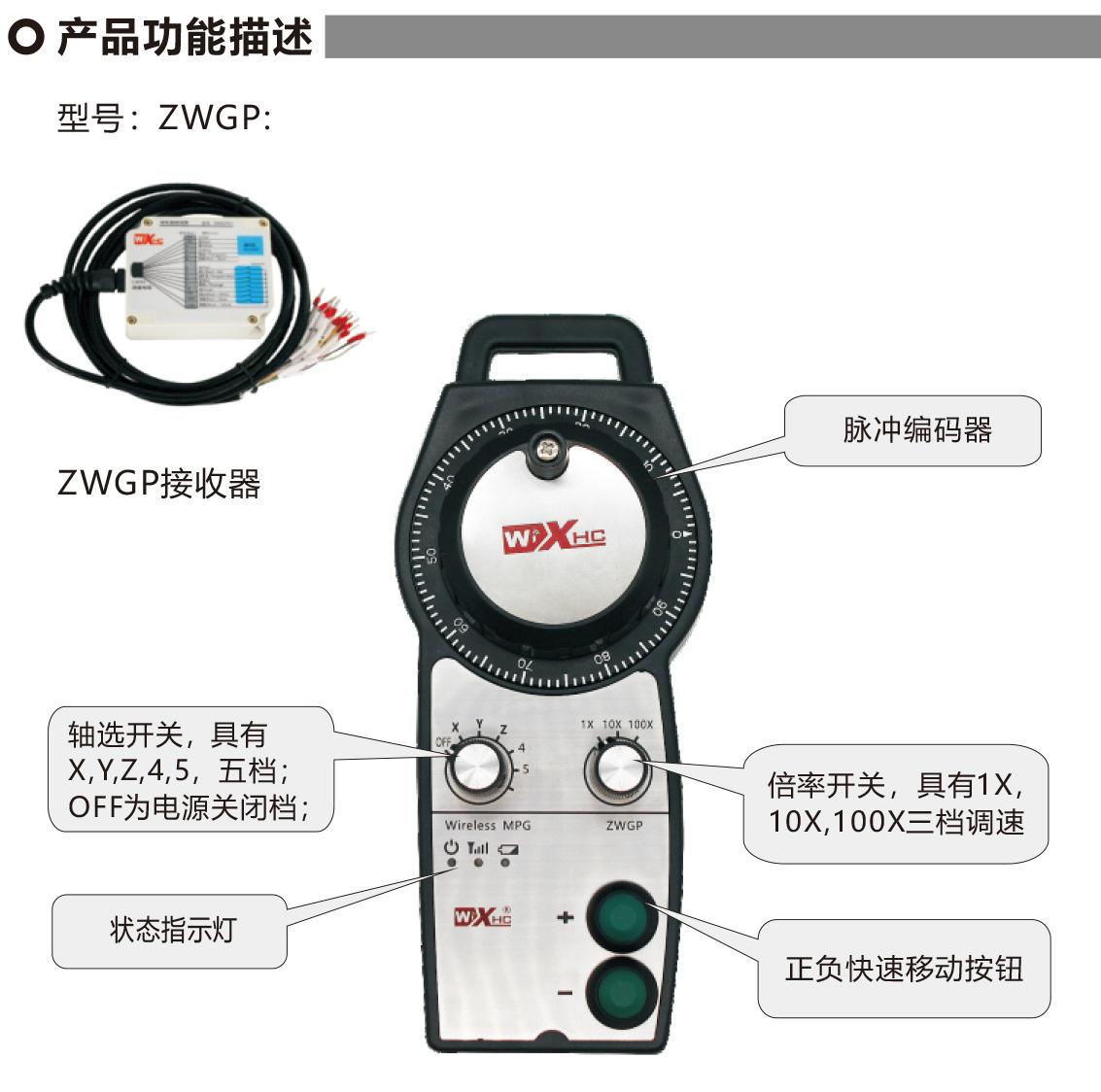

注释：
1.状态指示灯：
电源灯(左一)：OFF档打开后，电源灯常亮；
信号灯(左二)：操作手轮时，信号灯常亮，不操作不亮；
低电压报警灯(右一)：电池电量过低时，报警灯闪烁或者常亮。
2.正负快速移动按钮：
按住“+”按钮，手轮连续发送正向脉冲；
按住“-”按钮，手轮连续发送负向脉冲。
